Serie WAVE

Il sistema Creoptix® WAVE è un sistema SPR-GCI che combina elevatissima robustezza, alta sensibilità ed un software sofisticato, per creare una nuova piattaforma di biosensori ottici per studi di cinetiche di legame, label-free ed in real-time. Progettati intorno ad una innovativa microfluidica e alla tecnologia proprietaria Grating-Coupled Interferometry (GCI), i sistemi WAVE di Creoptix® rendono accessibili dati di interazione e cinetica con una visione senza pari anche sui campioni più difficili.

Brochure Wave System Brochure WAVEchip®
Produttore Creoptix
Tecnica Grating-Coupled Interferometry
Applicazione Interazioni

Il sistema Creoptix® WAVE combina la tecnologia label-free brevettata Grating-Coupled Interferometry (GCI) con microfluidica anti-intasamento (no-clog) per fornire una qualità dei dati superiore e compatibilità anche con i campioni più impegnativi. I sistemi WaveDELTA incorporano la tecnologia waveRAPID, un nuovo metodo sperimentale che consente di ottenere la cinetica di un'interazione mediante iniezioni da un singolo pozzetto.

Gli strumenti Wave e WaveDELTA impiegano la tecnica brevettata GCI, una innovativa evoluzione della tradizionale SPR, per consentire lo studio delle cinetiche e affinità di interazione con sensibilità e prestazioni uniche sul mercato garantendo alta flessibilità analitica e sperimentale.

Alta sensibilità

L’aumentata sensibilità ha innumerevoli vantaggi, tra cui una elevata risoluzione degli eventi anche a bassi livelli di segnale. Questo è un vantaggio significativo in quanto consente di ottenere risultati robusti anche al di sotto di 1 pg/mm2 (Rmax < 1) eliminando inoltre ogni possibilità di limitazione di trasporto di massa. In questo modo si riducono gli artefatti sperimentali legati a questo fenomeno ed è possibile risparmiare il consumo di materiale prezioso riducendo i livelli di immobilizzazione. Inoltre, rispetto all’SPR tradizionale, il campo evanescente CGI ha una minore estensione nella componente bulk del sensore risultando meno influenzato da componenti complesse del buffer e aumentando così il rapporto segnale/rumore.

Figura 1 Interazione tra CAII (29 kDa) e Acetazolamide (222,25 Da) a due differenti livelli di immobilizzazione

L’alta sensibilità porta vantaggi anche nello studio di interazioni con ligandi di grandi dimensioni e, quindi, con alti rapporti tra i pesi molecolari. Spesso lo studio di interazioni tra molecole con alto rapporto di pesi molecolari richiede alti livelli di immobilizzazione per raggiungere segnali apprezzabili. Grazie alla GCI è invece possibile ridurre i livelli di immobilizzazione, risparmiando materiale, riducendo gli artefatti legati a superfici “disordinate” e trasporto di massa.

Figura 2 interazione tra una proteina di 110 kDa e un composto da 295 Da. Il rapporto tra i pesi molecolari è di 370

Alta sensibilità significa anche basso rumore e alta stabilità del segnale. Poter misurare in maniera affidabile curve di dissociazione per tempi molto lunghi consente di ottenere dati robusti su sistemi ad altissima affinità estendendo ulteriormente il range applicativo.

Figura 3 interazione misurata tramite sistema WaveRAPID. Tempo di dissociazione > di 1 ora

Microfluidica on-chip

I sistemi WAVE dispongono di una innovativa microfluidica anti-intasamento, ingegnerizzata direttamente sul chip di interazione. Oltre a vantaggi dal punto di vista della manutenzione e all’estesa compatibilità, anche con matrici crude come estratti di membrane, 100% siero o plasma, VLP e liposomi, consente l’ottenimento di tempi di transizione ultra-veloci, dell’ordine di 150 ms.

Tempi di transizione così rapidi, uniti ad una elevata sensibilità, consentono di rilevare eventi altrimenti non individuabili. In questo modo, interattori deboli possono essere caratterizzati anche per i loro parametri cinetici invece che solamente per le affinità. I sistemi WAVE, grazie alla combinazione di alta sensibilità ed elevati tempi di transizione, riescono infatti a misurare la “curvatura” delle fasi di associazione e dissociazione anche dei sistemi più sfidanti. In questo modo è possibile applicare modelli cinetici oltre all’analisi allo stato stazionario che spesso rappresenta l’unica opzione in sistemi SPR tradizionali.

Figura 4  interazione tra fibrille amiloidi e small-molecule. Un sistema tradizionale non sarebbe in grado di individuare la curvatura delle fasi di associazione e dissociazione (figura a sx) a differenza di un sistema WAVE (figura a dx)

Figura 5 Interazioni molto deboli possono essere caratterizzate e classificate sulla base delle costanti cinetiche e non solo per la loro affinità (analisi steady state)

waveRAPID

I sistemi SPR tradizionali testano le interazioni tramite iniezioni, della stessa durata di diverse concentrazioni dell’analita (Fixed Concentration Injection – FCI)

Gli strumenti waveDELTA implementano, oltra all’approccio tradizione FCI, la tecnologia RAPID - Repeated Analyte Pulses of Increasing Duration. Con questo nuovo metodo di analisi, l’interazione viene testata tramite iniezioni di diversa durata di una singola concentrazione dell’analita con conseguenti vantaggi in termini di trouhgput sperimentale. Nell’arco di secondi viene completato un ciclo cinetico a partire da un singolo pozzetto. Non è quindi richiesta la preparazione di diluizioni seriali con l’ulteriore vantaggio di poter sfruttare al massimo anche il trouhgput dell’autocampionatore che può ospitare anche fino a 2 piastre da 384 pozzetti.

Un ulteriore importante vantaggio del sistema waveRAPID è che il responso può essere interpretato analizzando solamente la porzione di dissociazione del ciclo cinetico. Considerando solo il regime di dissociazione del profilo cinetico viene automaticamente eliminato uno degli inconvenienti principali dei sistemi SPR-like, legato alle variazioni di indice di rifrazione. Nella fase di dissociazione queste non hanno impatto ed è possibile disinteressarsi, ad esempio, della correzione di DMSO. È sempre comunque possibile estrarre le informazioni cinetiche di associazione e dissociazione dal momento che ogni finestra di dissociazione inizia ad un livello che è dipendente dal tasso di associazione.

Software

L'interfaccia moderna e intuitiva rispecchia il tuo flusso di lavoro per una maggiore facilità ed efficienza. Strumenti potenti e personalizzabili offrono un livello di flessibilità mai visto prima, rendendo facile effettuare regolazioni e modifiche on-line, o anche fermare e riavviare gli esperimenti in corso d’analisi.

Il software implementa una guida semplice ed intuitiva per disegnare rapidamente esperimenti utilizzando procedure guidate. Questo consente anche agli operatori meno esperti di prendere velocemente confidenza con i diversi step sperimentali e apprendere le sequenze necessarie all’ottenimento di risultati robusti. Il software di analisi, basato su una architettura AI, fornisce indicazioni chiare ed oggettive in merito alla qualità dei dati e ai risultati ottenuti guidando l’operatore nella scelta delle migliori operazioni.

I dati possono essere integrati in LIMS esistenti ed è possibile generare report, editabili in word, tramite procedure automatizzate.

WaveCHIP serie PCH - Sensori funzionalizzati con un layer policarbossilato ad alta capacità/densità

4PCH

Sensore sviluppato per la cattura mediante coupling amminico

4PCH-STA

Sensore con streptavidina pre-immobilizzata per la cattura di ligandi biotinilat

4PCH-NTA

Sensore con NTA pre-immobilizzato per la cattura di ligandi con HIS-tag



Esistono inoltre le varianti ad alta densità, funzionalizzate con un layer carbossimetil-destrano, 4DXH per coupling amminico e 4 DXH-STA per la cattura di ligandi biotinilati.

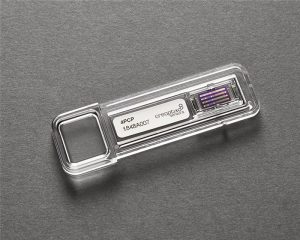

WaveCHIP serie PCP - Sensori funzionalizzati con un layer policarbossilato sottile (minore densità/capacità)

4PCP

Sensore sviluppato per la cattura mediante coupling amminico

4PCP-STA

Sensore con streptavidina pre-immobilizzata per la cattura di ligandi biotinilati

4PCP-NTA

Sensore con NTA pre-immobilizzato per la cattura di ligandi con HIS-tag



4PCP-LIP

Sensore con gruppi lipofili pre-immobilizzati per catturare particelle a base di lipidi o ligandi idrofobici



4PCP-PAG

Sensore con proteinaA/G pre-immobilizzata per catturare la più ampia gamma di IgG e proteine ​​marcate con FC



WaveCHIP alternativi - Sensori funzionalizzati con layer policarbossilati speciali, dedicati ad applicazioni particolari

4PCL

Sensore a bassa capacità, funzionalizzato con uno spesso strato di policarbonato con una minore quantità di cariche negative (circa 25%). Questo chip è adatto per l'immobilizzazione tramite coupling amminico. Richiede solfo-NHS per l'attivazione.

4PCZ

Sensore a basso fouling funzionalizzato con un polimero zwitterionico contenente acidi carbossilici e ammine terziarie con densità simili. Questo chip sensore è adatto per l'immobilizzazione tramite coupling amminico. Ideale per catturare proteine ​​con punti isoelettrici bassi o ligandi polianionici.

waveRAPID – spingiti oltre i limiti dei test cinetici e accelera la tua ricerca

Gli approcci tradizionali per eseguire i test di interazione richiedono diverse concentrazioni e questo spesso può portare ad artefatti legati agli effetti bulk dell’indice di rifrazione soprattutto quando le concentrazioni dell’analita sono significative. Il metodo waveRAPID (Repeated Analyte Pulses of Increasing Duration), sviluppato da Creoptix, impiega pulsazioni dell’analita, a concentrazione fissa, ma di diversa durata.


Cavalca l’onda della caratterizzazione cinetica!

I sistemi WAVE di Creoptix, grazie alla tecnologia proprietaria GCI (Grating-Coupled interferometry) e ad una innovativa microfluidica integrata sul chip garantiscono la più alta sensibilità del mercato consentendo analisi accurate anche con segnali molto bassi, e rapidissimi tempi di transizione per l’acquisizione del segnale ad altissima risoluzione.


Una nuova piattaforma di biosensori ottici per studi di cinetiche di legame, label-free ed in real-time: benvenuta Creoptix!

Alfatest è lieta di annunciare il nuovo accordo di distribuzione con Creoptix azienda specializzata nello sviluppo di strumenti all'avanguardia per l'analisi dell'interazione molecolare.


Virtual Bio Booster Days - Grating-Coupled Interferometry(advanced SPR) / Creoptix® WAVE (Creoptix®)

In questa sessione presenteremo l'innovativa tecnica GCI - Grated Coupled Interferometry, una potente evoluzione della tecnica SPR, in grado di permettere il raggiungimento di sensibilità uniche sul mercato per una accurata caratterizzazione delle cinetiche di interazione, proprietà fondamentale nella ricerca farmaceutica. Inizieremo con un approfondimento teorico sulla tecnica GCI e di come, insieme all'innovativa microfluidica, consenta di ottenere risvolti applicativi unici nell'ambito dello studio delle interazioni molecolari come, ad esempio, la capacità di monitorare cinetiche molto rapide, fondamentale nelle campagne di screening per classificare correttamente le hit. Presenteremo gli strumenti Wave e WaveDELTA ed insieme agli specialisti Creoptix vi introdurremo la tecnica WaveRAPID che rivoluziona il disegno sperimentale per estendere ulteriormente il througput, ideale nelle campagne di screening e nella ricerca FBDD.
